一、缺陷板子

做了一个管理射频信号得工具, 使用工具画好PCB如下图:



预览一下, 完美:



打印出来焊接(紫色的板子没拍照片, 用白色的板子代替):



接下来装壳测试:



到这一步可以说是很完美了, 但是遇到一个新的问题, 我想要在OLED中显示锂电池的电量, 才发现自己的板子上并没有将ESP8266的ADC引脚与电池进行关联。

想要实现电量显示功能, 目前只有飞线了(不然还好重新打板子、焊板子)。



二、飞线

首先画出ADC采集电池电压的原理图:



接下来就是将2个电阻通过飞线的方式焊接到电路板上了:

飞线讲究个美观与稳定, 所以我选择用网线里面的铜丝进行飞线:

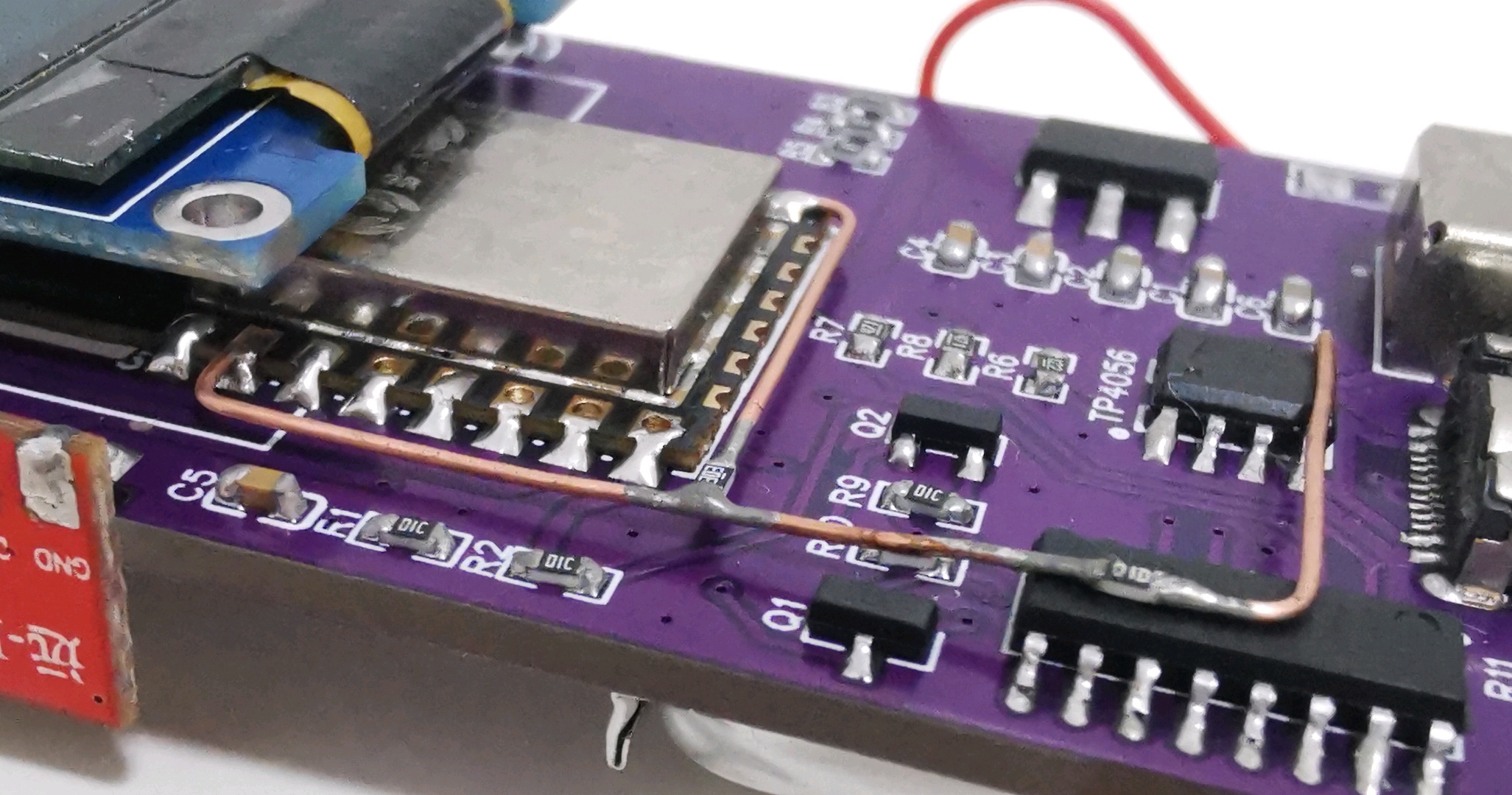

飞线后的效果展示:



把两个电阻焊接到铜丝上真难, 好在我后面想到了简单的解决方法。



通电看看效果, 电池能显示电量了:



装壳看效果:
