在新一代工业驱动控制应用中，为了提高系统驱动效率和驱动的可靠性，48V多通道低边驱动阵列正逐步替代原有的MOS驱动方式。

  
聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK（股票代码：688536）正式推出48V、8通道智能低边驱动器阵列TPM8866，具有独立于通道的保护和诊断功能。产品广泛应用于继电器、单极步进电机、PLC数字输出等领域。  

TPM8866产品优势

开路监测

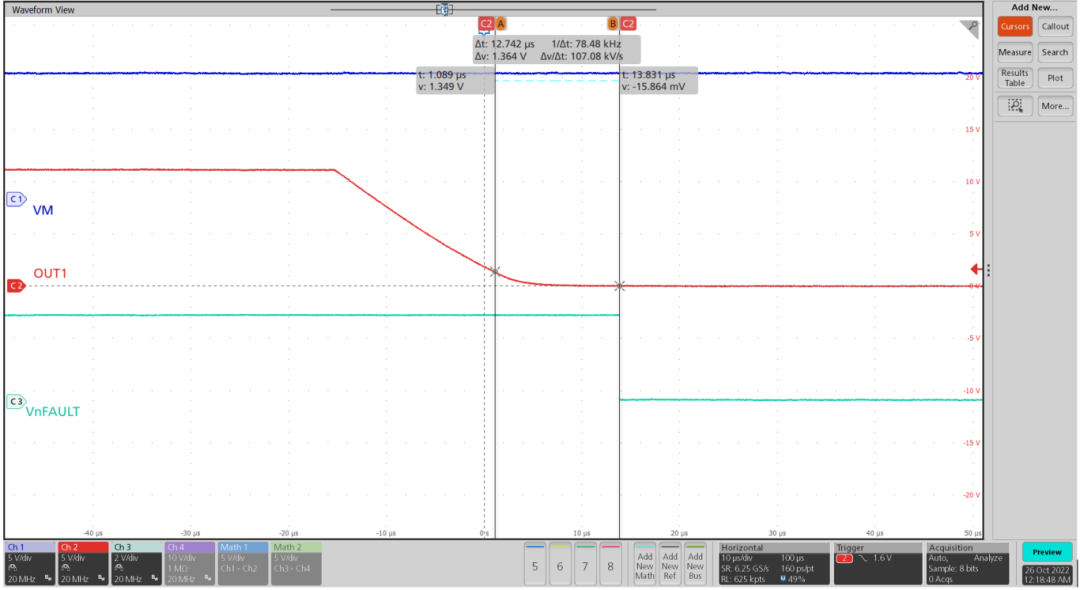

TPM8866芯片内置输出开路监测功能，电路通过寄存器配置实现使能。系统采用nFAULT引脚的开漏输出结构进行故障检测，当输出通道OU1发生开路故障时，nFAULT引脚将被主动下拉至低电平，向外部系统发送故障报警信号，系统可实现实时监测，从而保障稳定运行。

  
短路和过流保护

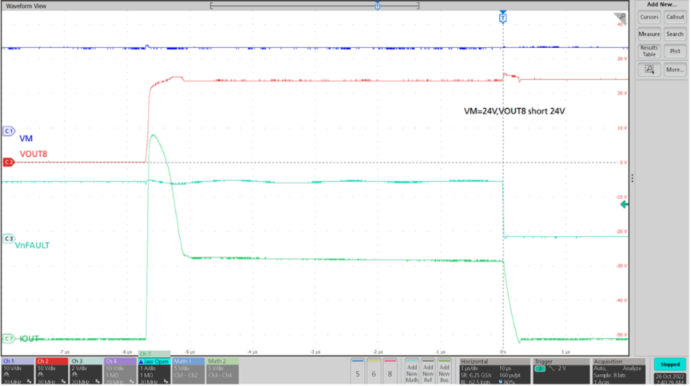

TPM8866每个通道都配有短路保护，用于限制输出电流。在检测到过流故障时，电路将自动关闭相应通道。此功能根据具体应用场景，可通过寄存器进行灵活选配。如果输出通道与电源短路，输出电流将被内部电路箝位，从而保护通道免受损坏。

  
在通道接通期间，系统会持续监测输出电流，一旦电流超过预设阈值且持续时间超过设定值，便会触发过流故障，同时激活 FLAG_OCPx 信号，关闭通道，以防止进一步损坏。为支持大电容负载的应用场景，过流触发时长可通过寄存器配置增加至10μs，从而避免因容性负载导致的过流保护（OCP）误触发。这一设计增强了应用配置的灵活性，确保在各种复杂场景中系统能稳定、高效地运行。

热保护

TPM8866具备热保护功能，可防止因温度过高而导致的损坏。当芯片的结温超过预设阈值时，将触发热关断（FLAG_TSD）功能，自动关闭所有输出通道。一旦温度降至阈值以下，便自动恢复正常工作。

  
TPM8866产品特性

8通道智能低压侧驱动器阵列

带CRC的10MHz高速16位串行接口

增强的诊断和保护功能

  
TPM8866典型应用

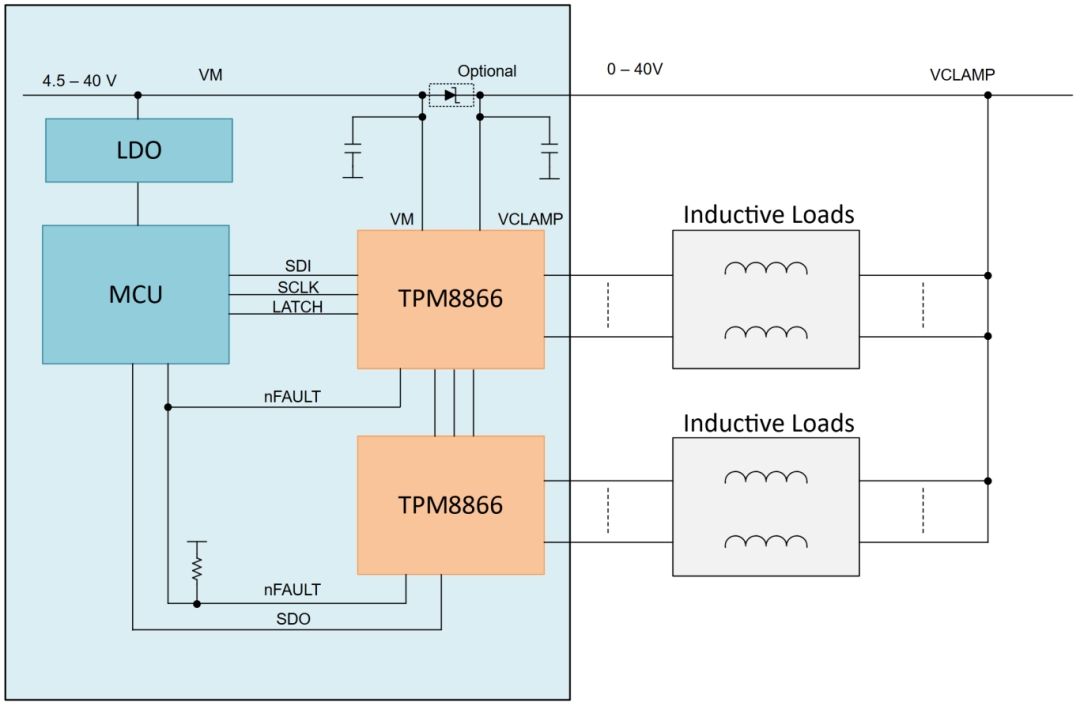

在工业PLC应用中，数字输出用于控制电机、阀门、灯等外部设备。TPM8866 专为工业PLC（可编程逻辑控制器）应用中的数字输出模块设计，主控MCU通过SPI通信接口灵活控制输出并获取诊断信息，确保系统稳定可靠地运行。
