支持SPI和I2C接口，纳祥科技数字音频解码NX8416可替代CS8416

大规模集成电路技术的进步，推动了消费电子产品的快速更新换代。数字音频解码、数模转换、同轴光纤转换为模拟立体声等技术的发展，满足了不同用户的需求。

纳祥科技NX8416是一款192KHZ 数字音频接收电路（光纤同轴接收），接收并解码数字音频数据的电路。它具有软件模式与硬件模式，可根据不同的需求选择。也可让消费类和专业音频产品交换 S/PDIF 和 AES/EBU 音频数据，有效保证音质稳定优质。

NX8416在性能上可以PIN TO PIN兼容CS8416。

① 完全兼容 IEC60958，S/PDIF，EIAJ CP1201 和 AES3 协议

② 8:2 S/PDIF 输入多路器

③ 3 个可编程输出管脚 GPO

④ 硬件模式下，可选择 AES/SPDIF 输入脚

⑤ 硬件模式下可选择 S/PDIF 输出到 TX 管脚

⑥ 支持 SPI 和 I2C 接口

⑦ 32KHZ 到 192KHZ 的采样频率范围

⑧ 可以通过管脚或 MCU 读取通道状态与用户数据

⑨ 支持差分或单端输入

⑩ 片内具有通道状态存储单

⑪ 可以自动检测被压缩的输入音频数据流

⑫ 可以解码 CD 的 Q Sub-Code

⑬ 具有 OMCK 系统时钟模式

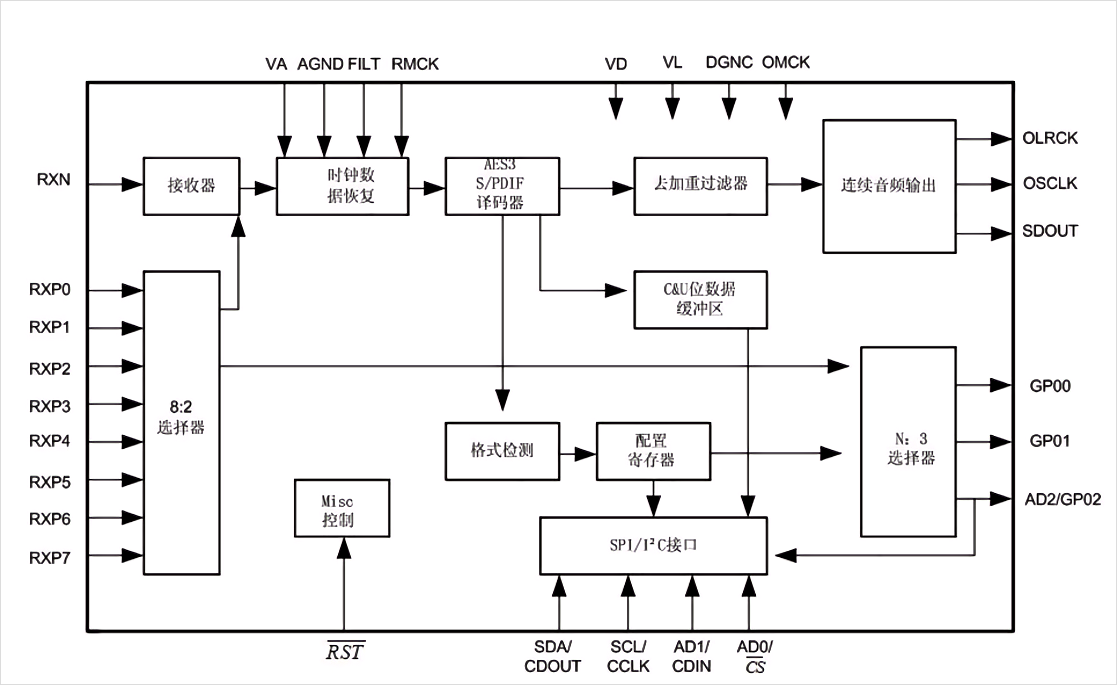

▲NX8416内部框图

NX8416具备高采样率、支持多种接口的特质，因而能够有效帮助消费类、专业应用类用户提供可靠的同轴光纤音频转模拟立体声解决方案。

① 灵活性强。NX8416通道状态数据存储于寄存器，便于读取。GPO管脚灵活，可选不同信号输出。输入多路复用器二级输出支持S/PDIF直通，增强系统灵活性。

② 192khz高采样率。NX8416支持192khz高采样率，每秒采样192,000次，还原原始音频，显著降低失真与杂音。

③ 极低抖动时钟恢复技术。采用极低抖动时钟恢复技术，NX8416从音频流中生成纯净恢复时钟，200ps超低抖动，为业界领先192kHz数字音频接收器。

④ 采用TSSOP28封装形式。NX8416采用TSSOP28封装，温度范围-40℃至+85℃，薄型密脚设计，体积小，引脚间距窄。

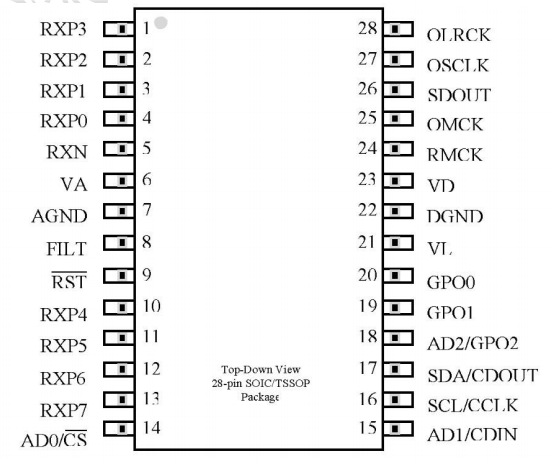

▲NX8416软件模式下的管脚配置

NX8416多年热度不减，广受用户青睐。其广泛应用于消费和专业领域，如数字音箱、转换器等。典型应用包括：A/V接收器、CD/DVD接收器、多媒体音箱、数字混频控制台、数字音频处理器、机顶盒、计算机及汽车音频系统。

▲NX8416半成品示意图
