R1260系列是一种降压DC/DC控制器，可通过驱动外部高/低压侧NMOSFET产生1.0 V至16.0 V的输出电压。该器件采用独特的电流模式PWM结构，无需外部电流检测电阻，即使在外部添加低Ron MOSFET和低DCR电感，也能构成稳定高效的DC/DC变换器。
特点
可由5V至60V的大范围输入电压提供，可支持48V电池使用。
高精度反馈电压：0.8 V±1.5%（工作温度范围）
通过VFM控制（80%@VIN=24V，70%@VIN=48V）在轻负载（IOUT=1mA）下实现高效率。
主要指标
| 输入电压范围（Max） | 5 V to 60 V (80 V) |
| 工作温度 | 车规级 (-40°C to 125°C) 工业级 (-40°C to 125°C) 消费类 (-40°C to 105°C) |
| 输出电压范围 | 1.0 V to 16.0 V |
| 无负载时的功耗 | Typ.15μA (at VFM mode) |
| 开关频率 | 150kHz to 600kHz |
| 反馈电压 | 0.8 V ±1.5% (工作温度下) |

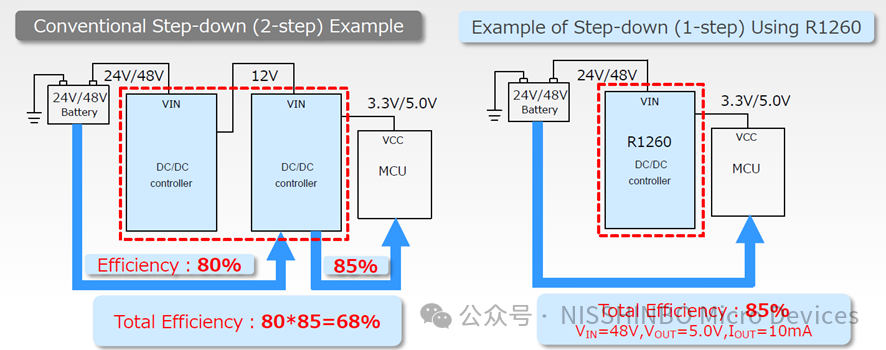

工作电路
和传统产品相比，效率从68% 提升到 85%！！
